Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

[rafcio]

Cześć. Jestem właśnie po wymianie instalacji 12V z 7 pin na 13. Kupiłem wtyczkę i przewód o dł. 3m Yly's 8x1,5+5x2,5mm. Najpierw rozrysowałem sobie schemat wg moich potrzeb. Wymieniłem instalację oświetlenia zewnętrznego na nową, instalacje oświetlenia wewnętrznego zostawiłem bo byłą prowadzona pod tapicerką. Każdą żyłę oznaczyłem odpowiednim numerem zgodnie ze schematem, numer jest przy każdej lampie oraz przy kostce elektrycznej głównej. Dzisiaj byłą próba,wszystko śmiga cacy. Kabel masy dałem w jednym kawałku bez cięcia. W załączeniu schemat oraz zdjęcie kostki el. (jeszcze nie skończona) - może się komuś przyda.
Pozdrawiam.
Rafał

inst_el.pdf

(124.86 KiB) Pobrany 810 razy

[tantalos]

Ładnie zrobione.

[Samoogon]

Nawet bardzo ładnie, napracowałeś się o to żeby to pokazać. Wielki szacun ode mnie, na pewno się to przyda.

[kooba]

Z czego te numerki na przewodach? Super sprawa przy takim połączeniu.

[rafcio]

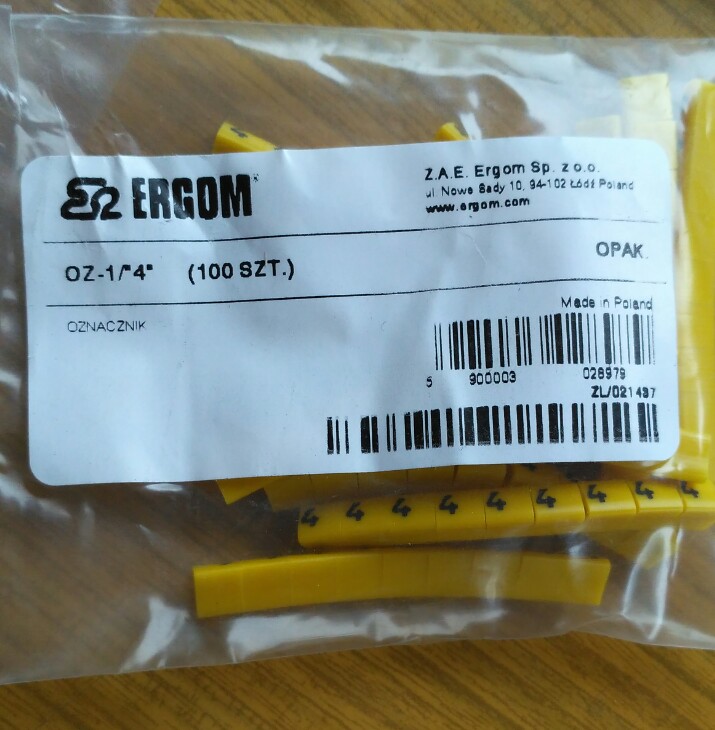

Ja korzystałem z takich jak na zdjęciach. Odłamujesz i nasuwasz na przewód, są elastyczne. Każdy numerek to paczka po 100szt. Nie wiem czy można kupić mniejsze zestawy.

[grzesiex]

Z czego te numerki na przewodach? Super sprawa przy takim połączeniu.

https://allegro.pl/listing?string=oznac ... u-1-4-0313

[kooba]

Te paczki po 1000 to są straszne. Niby 40 zł nie majątek, tylko po co.

[Samoogon]

Sorki za offa ale jak to u was nazywają?
Ja słyszałem i tak w pracy na to mówią "obszywki"
A u Was?

[rafcio]

Te paczki po 1000 to są straszne. Niby 40 zł nie majątek, tylko po co.

Dostałem za darmo to wykorzystałem, pewnie bym nie kupił i szukał innego rozwiązania.

[chiccoo]

Sorki za offa ale jak to u was nazywają?
Ja słyszałem i tak w pracy na to mówią "obszywki"
A u Was?

Oznacznik kablowe to fachowa nazwa.
Np.

https://allegro.pl/oferta/oznaczniki-ka ... witemShare

[Samoogon]

Ja nie pytałem jak to się nazywa, tylko jak to nazywają. Na opaski plastikowe niewielu tak mówi, trytytki, zipki itp

[Kac_r]

A dlaczego masa ma być w jednym kawałku?

Ja będę robił tak jak na moim schemacie i masa będzie łączona za pomocą wago, może tak być?

Polskie znaki...

[dmb5]

A ja skorzystałem z europejskich norm tak, że jak zmienię przyczepę to będzie pasowało.

[Victus]

Pelem profesjonalizm.
U mnie od haka szły wszystkie przewody niebieskie.
