Schemat połączeń gniazda 13 pinowego EURO

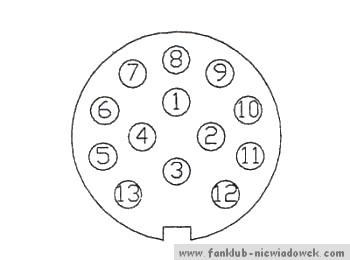

Przedstawiamy schemat połączeń w gnieździe 13 pinowym EURO. Widok gniazda z przodu:
- 1 - kierunkowskaz lewy,
- 2 - światło przeciwmgłowe tylne,
- 3 - masa (dla styków 1-8),
- 4 - kierunkowskaz prawy,
- 5 - pozycyjne prawe,
- 6 - stop,
- 7 - pozycyjne lewe,
- 8 - światło cofania,
- 9 - +12V (stałe) - oświetlenie wnętrza przyczepy,
- 10 - +12V przed stacyjką - ładowanie akumulatora,
- 11 - masa (dla styku 10),
- 12 - rozpoznanie przyczepy (styli 3 i 12 we wtyku przyczepy zwarte),
- 13 - masa (dla styku 9).

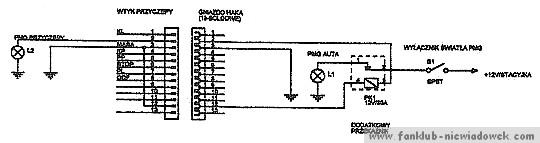

Możliwość wyłączenia tylnego światła przeciwmgłowego samochodu po podłączeniu przyczepy (światło przeciwmgłowe zapala się tylko w przyczepie).
Widok gniazda od tyłu lub wtyku od strony przewodów:
Kolory przewodów świateł sygnalizacyjnych analogiczne jak w gnieździe 7-biegunowym.
