Dzisiaj był bardzo udany dzień...

Udało się popracować nad mikrokontrolerami. Na fotce ultradźwiękowy czujnik odległości z sygnałem dźwiękowym w zależności od odległości oraz wyświetlaniem na wyświetlaczu OLED zmierzonej odległości.
Na wtorek do dorobienia obsługa ekranu dotykowego na drugim mikrokontrolerze oraz zdalne sterowanie pomiarem czyli on-demand

Po co to?
Do pomiaru poziomu wody w zbiorniku w kufrze przyczepy.
Wiem, wiem... można wyjść i sprawdzić ale, ucząc się mikrokontrolerów i transmisji bezprzewodowej chce efekt prac i testów oraz to czego się nauczyłem do czegoś wykorzystać.

[Shadow69]

Ciekawe to, chociaż czekam aż ktoś wymyśli "miernik" ilości gazu w butli

[kooba]

Miernik ilości gazu w butli jest banalnie prosty... Wystaw ją na mróz

[vvarrior]

Ja w zeszłym roku robiłem wskaźnik poziomu cieczy a w zasadzie szamba na działce. Myślałem o ultradźwiękach ale w końcu ostało się na pływaku z magnesem i w szczelnej rurce z pvc a w niej kontaktrony z drabinką rezystorów i układ mierzy rezystancję. Ciekaw jestem jak to będzie się zachowywało nad lustrem wody. Chodzi mi o odbicia sygnału od powierzchni wody. A miernik ilości gazu w butli to chyba waga najprostszym rozwiązaniem.

[Shadow69]

Kooba, nawet nie wiedziałem że tak się ładnie zaznaczy poziom
Tylko że to nie działa w sezonie letnim
Btw, czy ja widzę samochodową butle LPG w kuferku N-ki?
Waga ok, myślałem nad tym, ale ja robię pewne mocowanie, co by butla nie latała, i już ten patent odpada.

[kooba]

Btw, czy ja widzę samochodową butle LPG w kuferku N-ki?

Dobrze widzisz. Opiszę temat w swoim wątku remontowym tylko muszę cyknąć fotki.

[Tarapukuara]

A to tak prawie na temat jak ktoś boi się programowania a chce coś pokombinować samemu: http://tinycontrol.pl
Konkretnie lankontoroler z gamą czujników i interfejsem graficznym www. My sami jako sprzedawcy dowiadujemy się od klientów do czego można go użyć.
Podobno jeden wskazuje właśnie poziom wody czystej i szarej, prądy i napięcie w instalacji w przyczepie- obsługa z tabletu i smartfona;)

[robert]

Dzisiaj ciąg dalszy zabawy...
Nie wiem czy Was to zainteresuje, ale napiszę w kilku słowach na jakim etapie projektu jestem.

Poza Arduino Leonardo w projekcie wykorzystuję również chińskiego klona Arduino o nazwie Pro Mini.

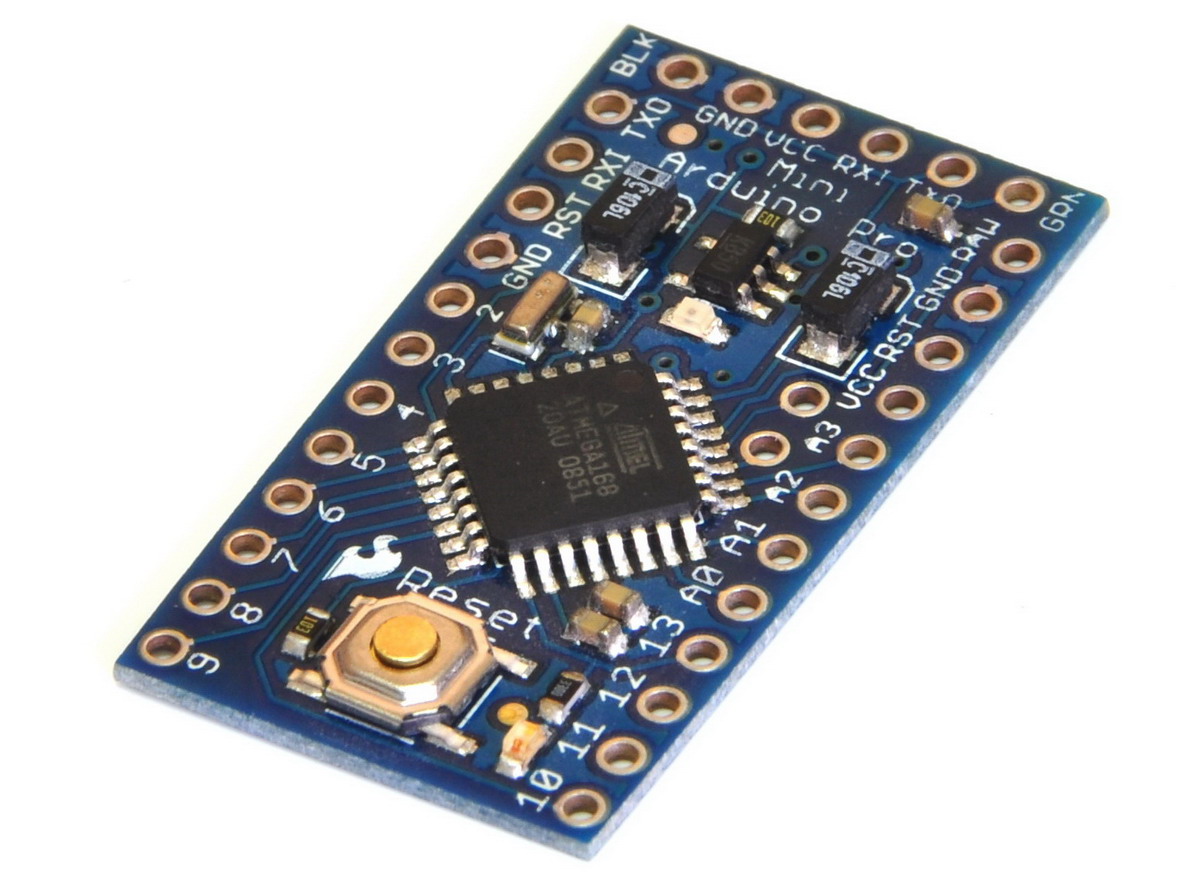

Jak on wygląda można zobaczyć na foce (w powiększeniu) poniżej:

Dlaczego pomyślałem o Arduino Pro Mini?
Ano dlatego, że jest to w pełni funkcjonalny mikrokontoler - oparty o ATmega 328 - ale przy tym jest bardzo mały.
Płytka ma wymiar ok. 3x1.7 cm - co nie jest bez znaczenia dla moich projektów.
Docelowo każdy kolejny projekt finalnie będzie oparty właśnie o ProMini.

Po co w projekcie czujnika poziomu wody korzystam z więcej niż jednego mikrokontrolera?
Ano dlatego, ze nie chcę niepotrzebnie dziurawić kufra i budki i do wymiany danych wykorzystam łączność bezprzewodową.
Do tego celu wykorzystam moduł NRF24L01 - na fotce poniżej.

Pozwala on na cyfrową, transmisję danych na ok. 100 m
Dzięki ustawieniu pinu IRQ można łączyć ich kilka ze sobą.
I docelowo finalny projekt będzie się składał z centralki (z dotykowym, 6'' ekranem TFT) oraz dołączanych bezprzewodowo dodatkowych modułów.
Jednym z nich będzie czujnik poziomu wody, działający w oparciu o ultradzwiękowy pomiar odległości do/od lustra wody w kanistrze/zbiorniku.
Pomiar będzie dokonywany na żądanie czyli po wybraniu na centralce odp. opcji zostanie wysłany sygnał do czujnika, który po ocenie odległości od lustra wody (a tym samym zawartości % kanistra) odeśle wynik z powrotem.

Na fotce poniżej płytki stykowe (do szybkiego montażu i testowania układów).
Docelowo -rzecz jasna - zarówno centralka jak i moduły czujników będą na płytkach drukowanych PCB z odp. zaprojektowanymi obudowami.

Z kolei na tej fotce widać wynik działania SerialMonitora czyli takiego pomocniczego terminala na którym widać co, skąd i dokąd jest wysyłane i odbierane.
Test polega na wysłaniu losowej danej liczbowej z jednego mikrokontrolera do drugiego, który odsyła z powrotem...
